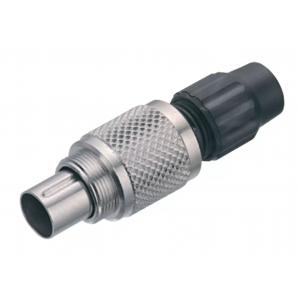

BinderM9直頭針頭電纜連接器99 0071 100 02
711系列帶M9螺紋鎖緊的微型連接器可提供法蘭或電纜連接器。它們的直徑都是11.5毫米，根據應用不同，可提供2-8芯產品。125V時的額定電流為1A～4A。這些連接器可以通過焊接接線，滿足IP40防護等級的要求。
外殼材料 PA 接觸體材料 PA (UL94V-0) 接觸材料 銅鋅 (黃銅) 接觸面 Au (金) 鎖緊材料 銅鋅 (黃銅)
BinderM9直頭針頭電纜連接器99 0071 100 02
連接器樣式 直頭針頭電纜連接器
版本 直頭針頭電纜連接器
連接器鎖定裝置 螺釘
接線方式 焊接
防護等級 IP40
導線截面積 最大 0.25mm² / AWG 24
電纜出口直徑 3.0-4.0mm
工作溫度 -40 °C / 85°C
插撥次數 > 500 插拔次數
重量 (gr) 5.48
電氣參數
額定電壓 125V
額定沖擊電壓 1500V
額定電流 4.0A
絕緣電阻 ≥ 1010 Ω
污染等級 1
過壓類別 II
材料組 III
EMV合規性 非屏蔽
安全提示
連接器在負載下不得插拔。不遵守和使用不當會造成人身傷害。
連接器的開發是為了應用于工廠工程、控制和電氣設備建設。用戶有責任檢查連接器是否也能用于其他領域的應用。
為防止意外打開連接器，當使用在有觸碰危險的電壓的電路中時，必須用合適的氰基丙烯酸酯粘合劑將外殼和連接器頭之間的螺紋固定。這不適用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV電路中使用的連接器。
用于有觸電危險電壓的電路中的連接器，只能由受過電氣工程培訓的人員安裝和使用，或在其監督下安裝和使用，同時考慮到適用的規定和標準。
用戶必須采取適當的安全防范措施，以確保連接器不能意外斷開
產品編號
99 0071 100 02/99 0071 100 03/99 0079 100 04
